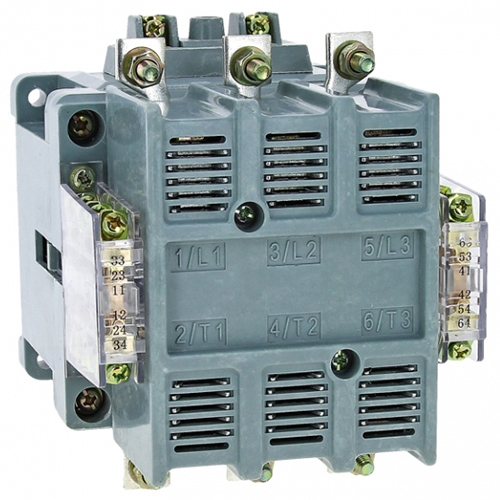

Пускатель электромагнитный ПМ12-100100 230В 2NC+4NO EKF Basic (100 А)
Пускатели электромагнитные EKF ПМ12 серии Basic предназначены для применения в цепях переменного тока напряжением до 660 В частотой 50 и 60 Гц для дистанционного пуска и остановки электродвигателей.
Принцип действия
Контакторы ПМ12 EKF серии Basic состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы.
Неподвижная часть магнитной системы закреплена жестко в корпусе.
Пружина препятствует смыканию контактов.
При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты.
При отключении напряжения с катушки управления пружина размыкает контакты.
Размеры
| Внешние размеры, мм | Зона безопасности (вылет дуги) | ||
|---|---|---|---|
| Amax | Bmax | Cmax | F |
| 116 | 143 | 154 | 20 (380 В) 40 (660 В) |
| Установочные размеры, мм | |||
|---|---|---|---|
| a | b | Q | p |
| 100 ±0,435 | 90 ±0,435 | 17,5 | 33 |
| d | L | s | диаметр |
| 6,2 | 95 | 15 | 5,5 |
Материалы
- Материал корпуса: металл.
Особенности конструкции
6 встроенных |
Удобное подключение |
Эффективная система |
Технические характеристики
| Артикул | pm12-100/220 |
| Тип изделия | пускатель электромагнитный |
| Модульное исполнение | нет |
| Тип напряжения управления | АС (переменный ток) |
| Номинальное напряжение питания цепи управления Us, В | АС 195,5... 253 (50 Гц) |
| Номинальный рабочий ток Ie при АС-3 (400 В), А | 100 |
| Номинальный рабочий ток Ie при АС-1 (400 В), А | 125 |
| Номинальный рабочий ток Ie при AC-4 (400 В), А | 37 |
| Номинальная коммутируемая мощность при AC-3 (400 В), кВт | 45 |
| Номинальная коммутируемая мощность при AC-4 (400 В), Вт | 17 |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Количество вспомогательных нормально разомкнутых (НО) контактов | 2 |
| Количество вспомогательных нормально замкнутых (НЗ) контактов | 4 |
| Номинальное напряжение изололяции Ui, В | 690 |
| Допустимая частота включений в час | 1200 |
| Механическая износостойкость при номинальных рабочих токах в категории основного применения АС-3, млн.циклов В-О | 1,0 |
| Коммутационная износостойкость при номинальных рабочих токах в категории основного применения АС-3, млн. циклов В-О | 1,2 |
| Температура окружающего воздуха, °C | -45... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Рабочее положение в пространстве | на вертикальной плоскости, выводами включающей катушки вверх |
| Отклонение от рабочего положения | не более 15° в любую сторону |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Вес изделия, кг | 3,5 |
Подключение
Прибор предназначен для коммутации алюминиевым и медным проводом.
При этом не допускается одновременное присоединение к одному зажиму медных и алюминиевых проводников.
Типовая схема подключения нереверсивного пускателя без теплового реле:
Дополнительные контакты:
Расшифровка условных обозначений
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
СрокГарантии, мес
|
6 |
|
Количество вспомогательных НЗ контактов
|
2 |
|
Количество вспомогательных НО контактов
|
4 |
|
Количество нормально разомкнутых (НО) силовых контактов
|
3 |
|
Напряжение цепи управления, В
|
220 |
|
Номинальный ток, А
|
100 |
|
Тип напряжения управления
|
AC (перемен.) |
|
Тип изделия/компонента
|
Контактор |
|
Тип подключения силовой электрич. цепи
|
Винтовое соединение |
-
