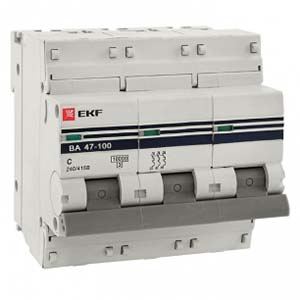

Автоматический выключатель ВА 47-100 EKF mcb47100-3-100C-pro (3Р, 100 А, 10 кА, характеристика С)
Автоматические выключатели ВА 47-100 10 кА EKF серии PROxima предназначены для использования в электрических цепях переменного тока номинальным напряжением 230 / 400 В и частотой 50 Гц.
Являются механическими коммутационными аппаратами, применяются для оперативных включений и отключений в электрических сетях переменного тока, а также для защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Соответствуют ГОСТ Р 50345-2010 (МЭК 60898-1:2003).
Размеры
Особенности конструкции
 |
Автоматическая доводка рукоятки управления. |  |
Двухпозиционный зажим на din-рейку. |
 |
Индикаторное окно состояния контактов. |  |
Клеммы с насечками для надежного соединения с проводниками. |
 |
Монолитная лицевая панель. |  |
Панели для пломбировки клемм. |
 |
Повышенная жесткость корпуса. |  |
Посеребренные клеммы. |
 |
Рабочая зона закрыта диэлектриком. |  |
Углубления на корпусе для охлаждения аппарата. |
Технические характеристики
| Описание полюсов | 3P |
| Номинальное фазное напряжение частотой 50 Гц, В | 230 |
| Номинальное линейное напряжение частотой 50 Гц, В | 400 |
| Номинальный ток, А | 100 |
| Предельная коммутационная способность, А | 10000 |
| Характеристики срабатывания электромагнитного расцепителя | С |
| Время срабатывания при коротком замыкании, не более, сек. | 0,01 |
| Коммутационная износостойкость, не менее, циклов В-О | 2500 |
| Механическая износостойкость, не менее, циклов В-О | 10000 |
| Диапазон рабочих температур, °С | -10... +50 |
| Степень защиты от пыли и влаги | IP20 (открытая установка), IP40 (установка в модульном шкафу) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Категория применения | А |
| Сечение подключаемого провода, кв.мм | 1 - 35 |
| Момент затяжки, Н*м | 2,5 |
| Масса 1 полюса, кг | 0,1 |
Время-токовые характеристики отключения
Характеристики срабатывания выключателей ВА 47-100 серии PROxima:
- С - срабатывание электромагнитной защиты между 5- и 10-кратным значением номинального тока;
- D - срабатывание электромагнитной защиты между 10- и 14-кратным значением номинального тока.
Монтаж и подключение
- Рабочее положение устройства вертикальное (обозначением "вкл" рукоятки управления вверх), с отклонением до 5° в любую сторону от указанной плоскости.
- Подвод напряжения к выводам выключателя от источника питания осуществляется сверху.
Электрическая схема:
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
СрокГарантии, мес
|
6 |
|
Количество полюсов
|
3 |
|
Марка изделия
|
ВА47-100 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
3 |
|
Номинальная отключающая способность, кА
|
10 |
|
Номинальное (расчетное) напряжение, В
|
400 |
|
Номинальный ток, А
|
100 |
|
Серия
|
ab39d9c9-41b6-11ee-a544-00155da43c00 |
|
Характеристика срабатывания
|
C |
-
