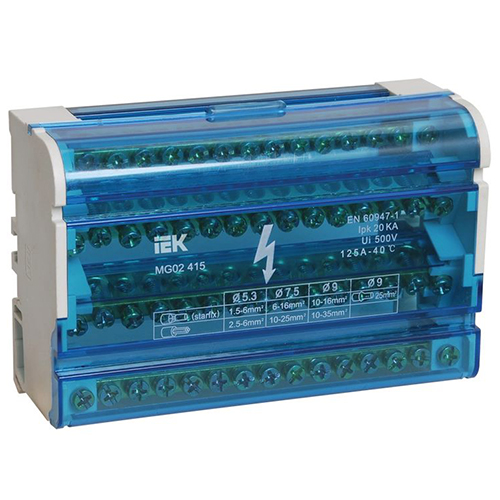

Шины ШНК 4х15 3L+PEN IEK в корпусе (кросс-модуль) на DIN-рейку
Шины ШНК IEK в корпусе (кросс-модуль) на DIN-рейку предназначены для электрического и механического соединения проводников в цепях переменного и постоянного тока с номинальным напряжением до 400 В.
Применяются в электрощитах для подсоединения фазных, а также нулевых рабочих и нулевых защитных проводников.
Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А.
Каждая шина отдельно изолирована.
Изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика.
Могут устанавливаться на рейку ТН35-7,5 или на монтажную панель щита 2 винтами.
Размеры
| Ширина корпуса (А), мм | 132 |
| Установочные размеры шины (В), мм | 112 - 122 |
Материалы и цвета
| Материал шины | латунь |
| Тип поверхности защитной крышки | прозрачный тонированный |
| Материал задней панели и защитной крышки | пластик с добавлением антипиренов |
Особенности конструкции
Технические характеристики
| Артикул | YND10-4-15-125 |
| Тип изделия | шины нулевые изолированные типа ШНК |
| Исполнение | шинный распределительный блок (кросс-модуль) |
| Номинальное напряжение, В | 400 |
| Номинальный ток, А | 125 |
| Напряжение изоляции Ui, В | 500 |
| Номинальный ударный ток Ipk, кА | 20 |
| Количество шин в корпусе | 4 |
| Назначение шин в корпусе | 3L+PEN (три фазных и нулевая) |
| Количество отверстий и диаметр отверстий в одной шине | 11 х 5,3 мм / 2 х 7,5 мм / 2 х 9 мм |
| Температура окружающей среды, °C | -25... +40 |
| Относительная влажность воздуха при +25 °C, % | 90 |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP20 |
| Метрический размер винтов крепления | М5 |
| Усилие затяжки винтов, Н*м | 3 |
| Сечение подключаемых проводов в зависимости от диаметра отверстий, кв.мм | 1,5 - 6 / 6 - 16 / 10 - 16 (с наконечником) 2,5 - 6 / 10 - 25 / 10 - 35 (без наконечника) |
| Способ крепления | на рейку ТН35-7,5 / на монтажную панель |
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
Количество соединений
|
15 |
|
СрокГарантии, мес
|
36 |
|
Размер шины
|
4*15 |
|
Тип исполнения
|
в корпусе (кросс-модуль) |
|
Тип монтажа
|
на DIN-рейку/монтажную панель |
|
Цвет изолятора
|
серый |
-
