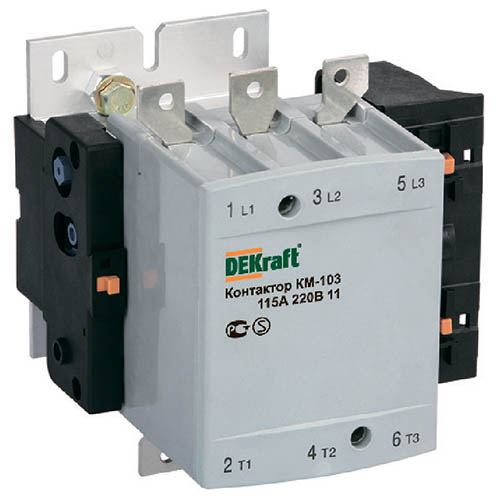

Контактор КМ103-115А-220В-11 DEKraft (115 А, 220 В, 1НО + 1НЗ)
Контакторы серии КМ-103 DEKraft предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором.
Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей.
В комбинации с электротепловым реле перегрузки контакторы КМ-103 также могут быть использованы в качестве мотор- стартера.
Контакторы КМ-103 типоразмеров 115 А - 630 А штатно комплектуются контактной приставкой 1НО + 1НЗ, с индикацией состояния контактов.
Диапазон токов до 630 А позволяет использовать контакторы КМ-103 в составе практически всех наиболее распространенных щитов управления и распределения.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник и этим замыкает группу силовых и вспомогательных контактов.
При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
Размеры
| Размеры, мм | ||||||
|---|---|---|---|---|---|---|
| Amax | Bmax | Cmax | P | S | Ø | f |
| 167 | 163 | 172 | 37 | 20 | M6 | 131 |
| M | H | L | X1 (200 - 500 В) | X1 (600 - 1000 В) | Ga | Ha |
| 147 | 124 | 107 | 10 | 15 | 80 | 110 - 120 |
Технические характеристики
| Артикул | 22150DEK |
| Тип изделия | контактор переменного тока |
| Число полюсов | 3 |
| Номинальное рабочее напряжение Ue, В | 1000 |
| Номинальное напряжение изоляции Ui, В | 1000 |
| Номинальное импульсное напряжение Uimp, кВ | 8 |
| Номинальный рабочий ток Ie, А | 115 (380 / 400 В АС-3) 52 (380 / 400 В АС-4) 86 (660 / 690 В АС-3) 49 (660 / 690 В АС-4) |
| Номинальное напряжение цепи управления Uc, В | АС 220 |
| Установленные дополнительные контакты | 1НО + 1НЗ |
| Условный тепловой ток на открытом воздухе Ith, А | 150 |
| Мощность коммутируемого электродвигателя в категории AC-3, кВт | 30 (220 / 240 В) 55 (380 / 400 В) 80 (660 / 690 В) |
| Защита от сверхтоков без теплового реле - предохранитель gG, A | 200 |
| Рабочее положение | вертикальное |
| Коммутационная износостойкость, млн. циклов В-О | 1,2 |
| Степень защиты от пыли и влаги | IP20 |
| Соответствие стандартам | ГОСТ IEC 60947-4-1 |
| Вес изделия, кг | 3,6 |
Схема подключения
Расшифровка условных обозначений
КМ103-115А-220В-11:
- КМ103 - серия.
- 115А - номинальный ток, ампер.
- 220В - номинальное напряжение катушки управления, вольты.
- 11 - контакты (1НО + 1НЗ).
Дополнительные аксессуары
К контакторам серии КМ-103 типоразмеров 115 А - 630 А предлагается следующий ассортимент аксессуаров:
- приставки выдержки времени лицевой установки серии ПВ-03;
- механизмы блокировки серии серии БМ-03.
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
DEKraft |
|
СрокГарантии, мес
|
18 |
|
Количество вспомогательных НЗ контактов
|
1 |
|
Количество вспомогательных НО контактов
|
1 |
|
Марка изделия
|
КМ-103 |
|
Напряжение цепи управления, В
|
220 |
|
Номинальный ток, А
|
115 |
-
